3.技術指標

     1、控制方式：   　　　自動（儀表P、I、D）控制）/手動

     2、輸入電源電壓：   　380V、三相、50HZ

     3、負載性質和連接形式：電阻性Y/△接法

     4、調壓范圍：      　 0～380V輸出連續可調

     5、****負載功率：   　2000KW（三相）

     6、****負載電流：  　 3000A（每相）

     7、冷卻方式：       　風冷或水冷

     8、控溫范圍及精度： 　0～500℃、±1℃

     9．控制輸入信號：　　三相移相脈沖

4．可控硅自動恒溫控制柜工作原理

       該控制柜采用智能型CUD3000型PID數字、溫度調節儀、ZK-3可控硅調壓器和大功率可控硅、熱電偶組成測溫、控制、調節回路。熱電偶將電加熱器的溫度值轉換毫安電流信號，送給CUD3000型PID數字溫度調節儀，進行放大、比較后，CUD3000型PID的數碼管即顯示出測量的溫度值，同時輸出4-20mA電流，送給ZK-3可控硅電壓調整器，可控硅電壓調整器隨著4-20mA電流的變化，自動改變輸出脈沖的寬度，來控制可控硅輸出電壓的高低，達到自動控制電爐介質的溫度。當溫度顯示值遠低于設定值時，CUD3000型PID調節儀輸出20mA 電流，控制ZK-3輸出，使可控硅導通，加熱器加熱。當溫度顯示值高于設定值時，CUD3000型PID調節儀輸出0mA電流， ZK-3無觸發脈沖輸出，使加熱器不加熱。當溫度顯示值接近設定值時，CUD3000型PID調節儀的輸出電流按P、I、D規律變化，達到電爐的溫度與需要的功率基本相匹配，形成一條波動很小的較平滑的升溫曲線，確保本控制柜具有良好的控制精度和調節特性。還可運用智能PID溫度控制器中的模糊控制功能與自整定PID系統結合,控制精度可達到±1℃～±0.1℃、

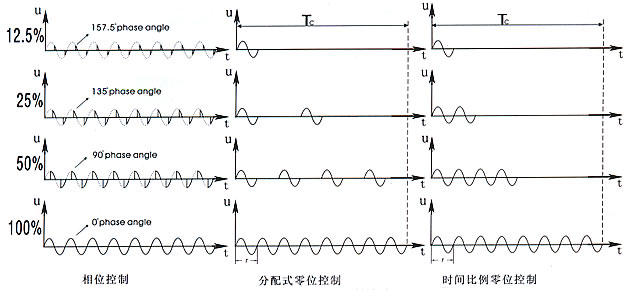

　　　ZK-3可控硅電壓調制器有2種工作方式：即“手動”與“自動”工作方式。當在“手動”工作方式時，CUD3000型PID調節儀的輸出電流對 ZK-3不起作用，這時調節 ZK-3的“移相調節度盤”，即可改變輸出電壓的大小。當在“自動”工作方式時，CUD3000型PID調節儀輸出4-20mA電流，控制 ZK-3的輸出脈沖寬度，來控制可控硅輸出電壓的高低，達到自動控制電爐介質的溫度，可控硅主回路用一對電器性能相同的可控硅反向并聯使用，改變可控硅的導通角，控制輸出電壓的大小，起交流調壓器的作用。
